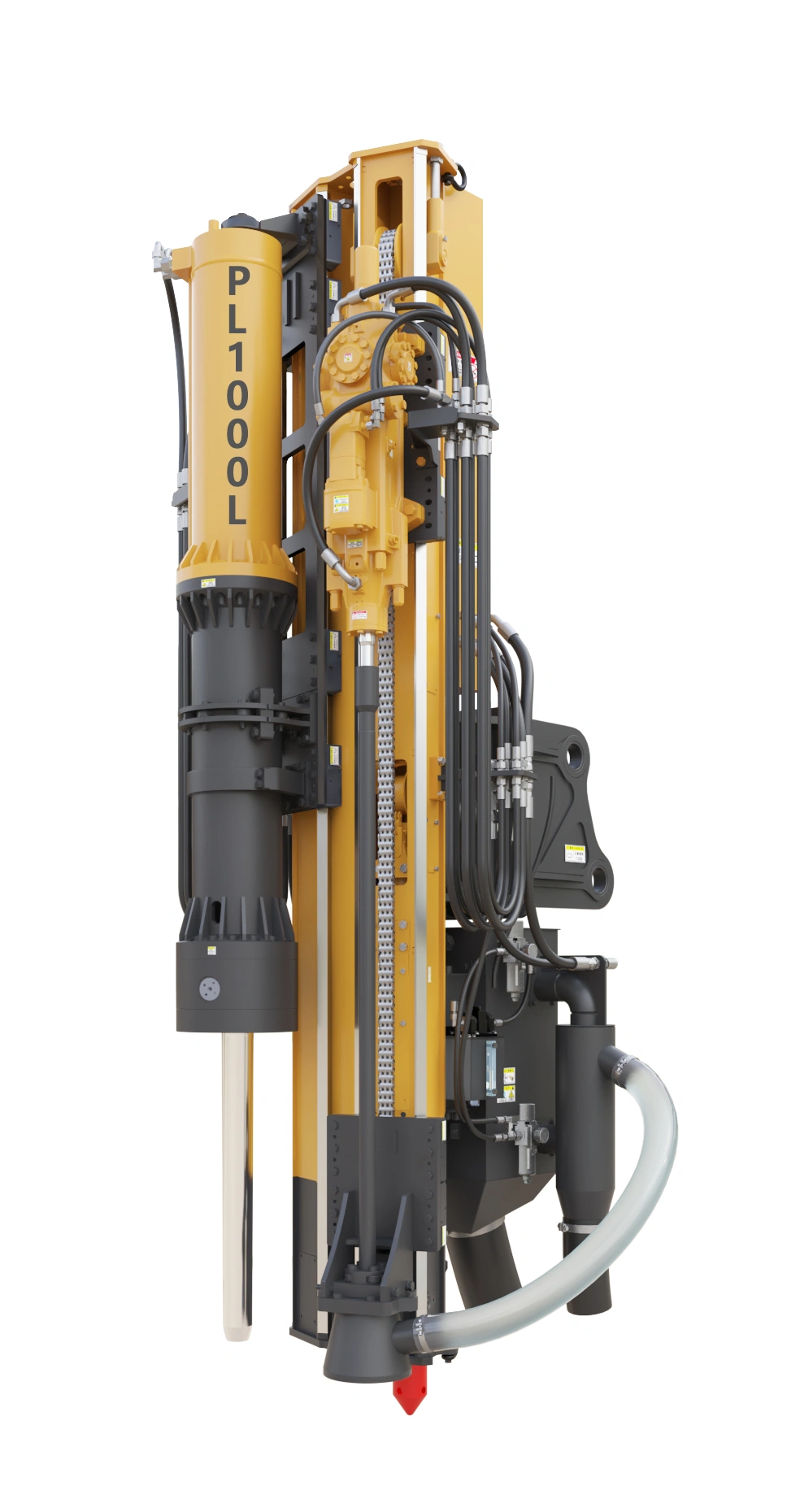

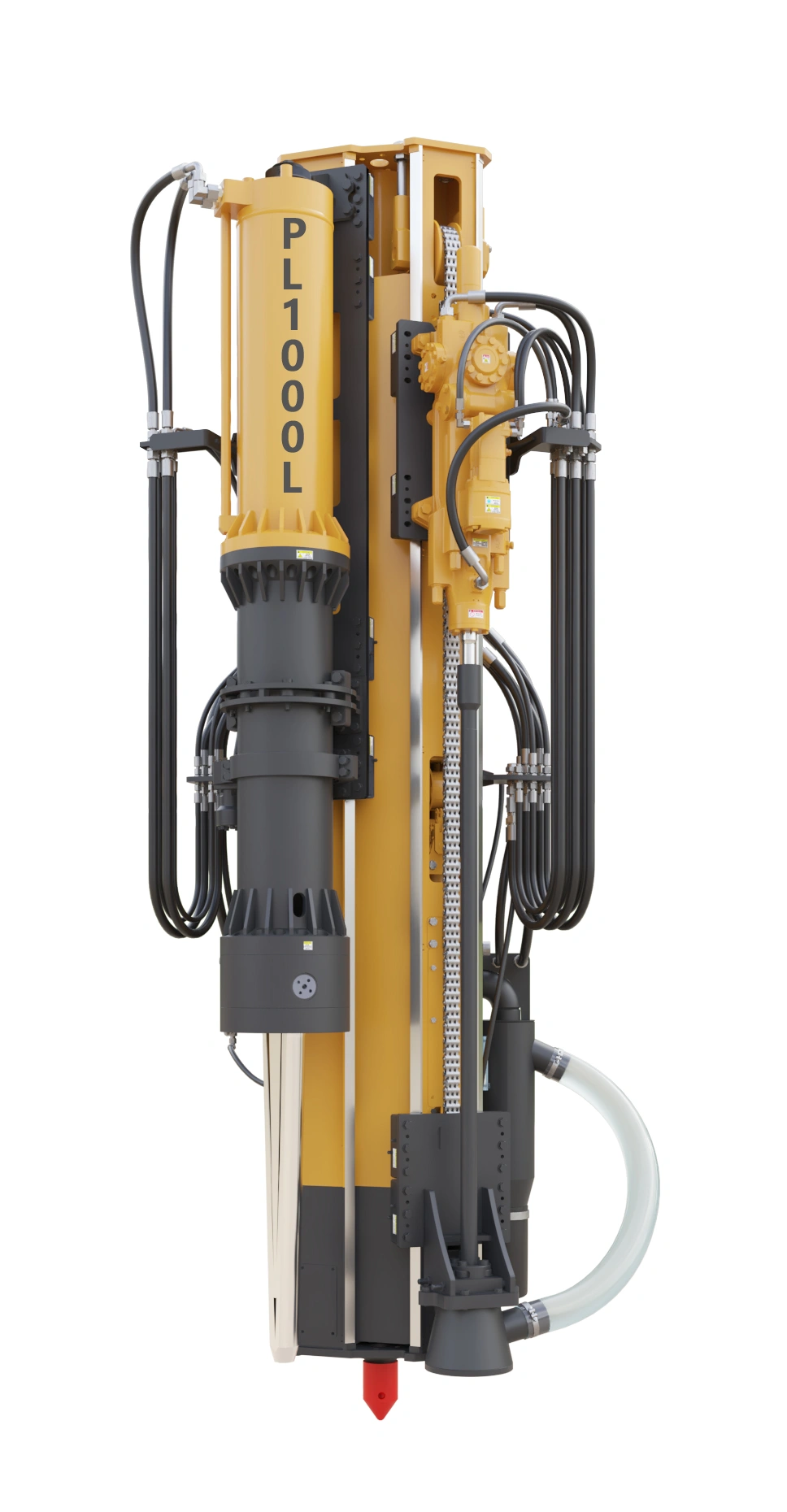

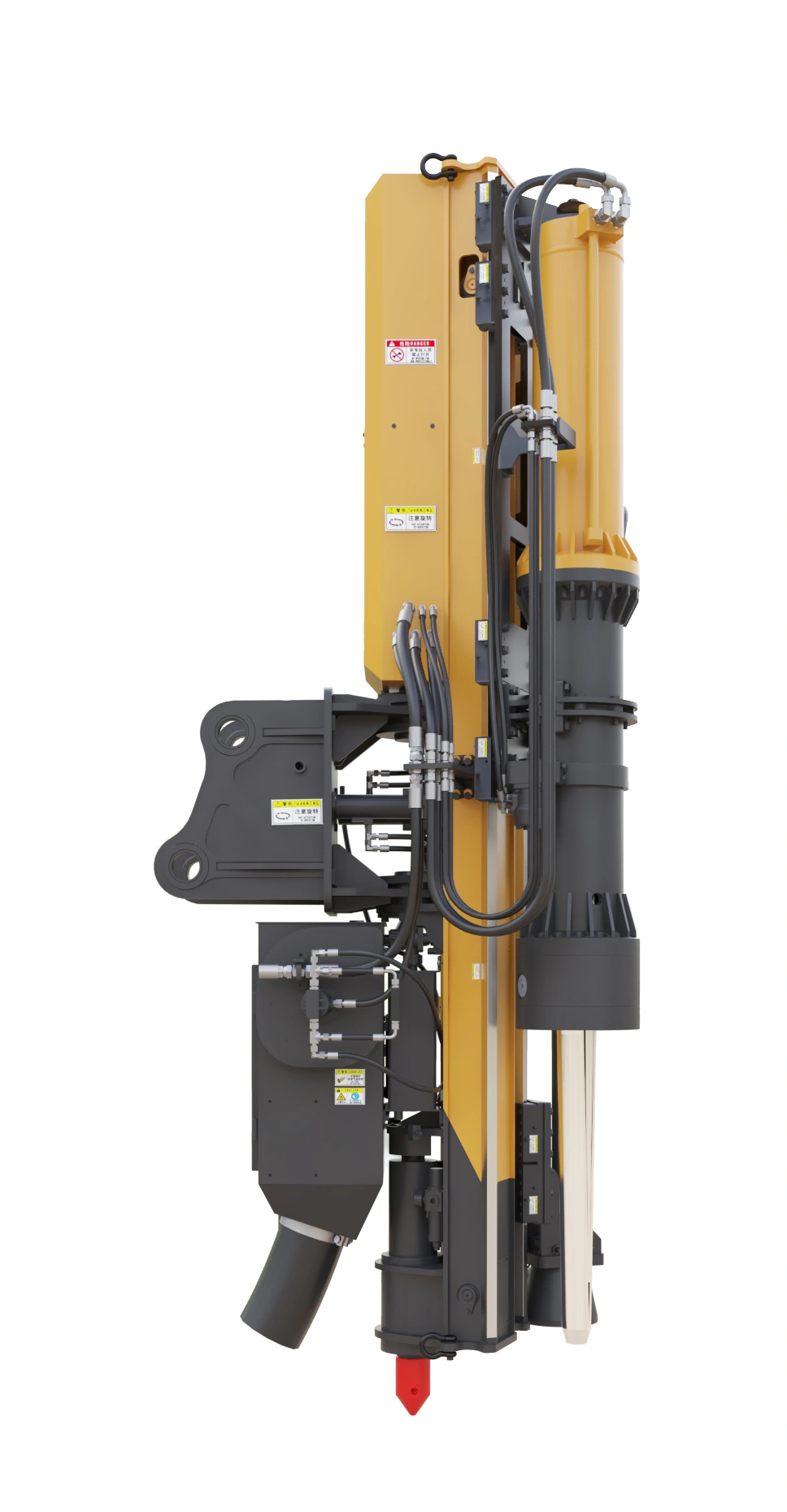

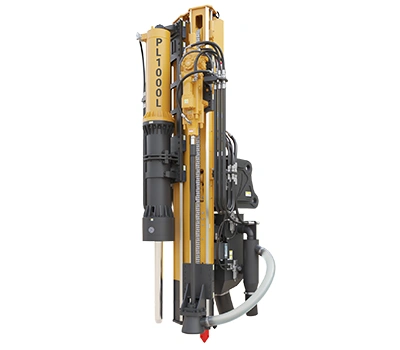

La perforadora y divisor de roca hidráulico integrado PL-1000L puede instalarse en excavadoras de la clase de 25 a 38 toneladas y está diseñado para diversos proyectos de excavación en roca dura. Permite realizar operaciones integradas de perforación y división en formaciones rocosas extremadamente duras.

Equipado con un perforador hidráulico de roca de 22kW, el equipo de perforación y división montado en excavadora realiza, en primer lugar, una perforación de precisión. A continuación, interviene el divisor P240 de dos etapas con amplificación de presión, el cual lleva a cabo la división dentro del orificio para lograr una fractura de roca altamente eficiente y no explosiva.

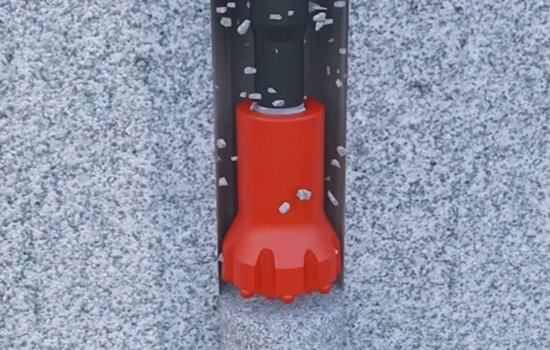

Perforadora

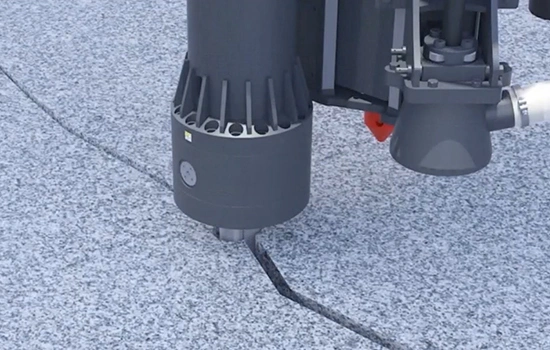

División

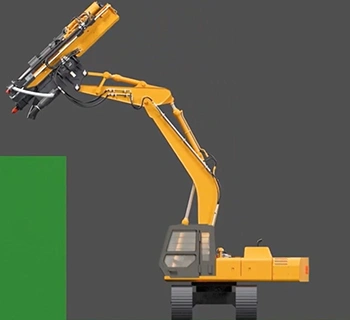

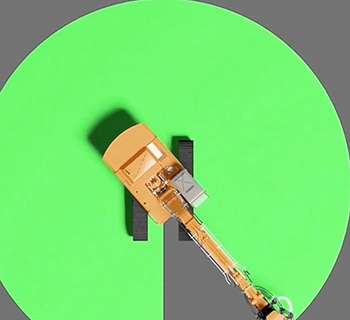

Permite una rotación continua de 360° para una operación horizontal integral.

Diseñado para perforación y división vertical de alta eficiencia

Diseñado para operaciones por debajo del nivel horizontal

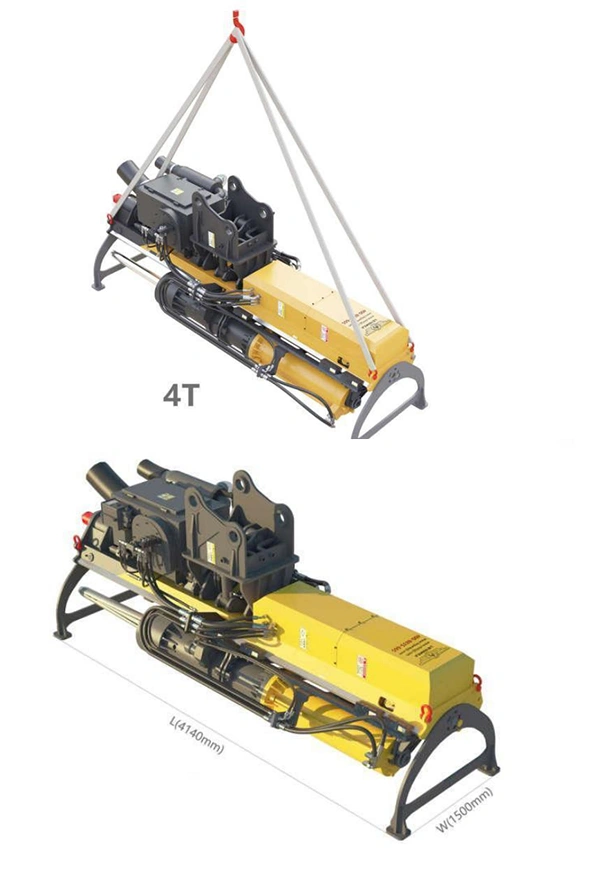

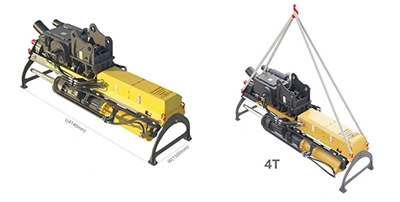

Especificaciones generales

Peso total	4T
Longitud total	4200mm
Ancho total	1680mm

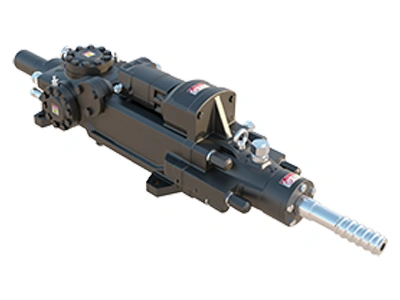

Parámetros de la perforadora de roca

Potencia nominal	22KW
Diámetro del orificio de perforación	Ф115mm
Profundidad del pozo de perforación	1600mm
Velocidad de perforación	1m/min
Ruido de funcionamiento	Conforme con GB19872-2005

Parámetros de la máquina divisora

Profundidad de división	1000mm
Fuerza de división máx.	12000T
Ángulo de rotación	120°

Viga de alimentación

Fuerza máxima de empuje de la perforadora	40KN
Fuerza máxima de retracción del divisor	80KN

Unidad de giro

Fuerza de giro	80KN
Velocidad de giro	1rpm

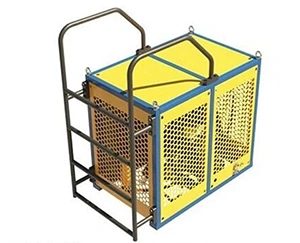

Compresor de aire

Desplazamiento de aire	4.5m³/min
Presión de descarga	5-8bar

Tiempo de ciclo por orificio (promedio)

Perforación: Aprox. 2 min
División: Aprox. 40s
Posicionamiento y giro: Aprox. 50s

---

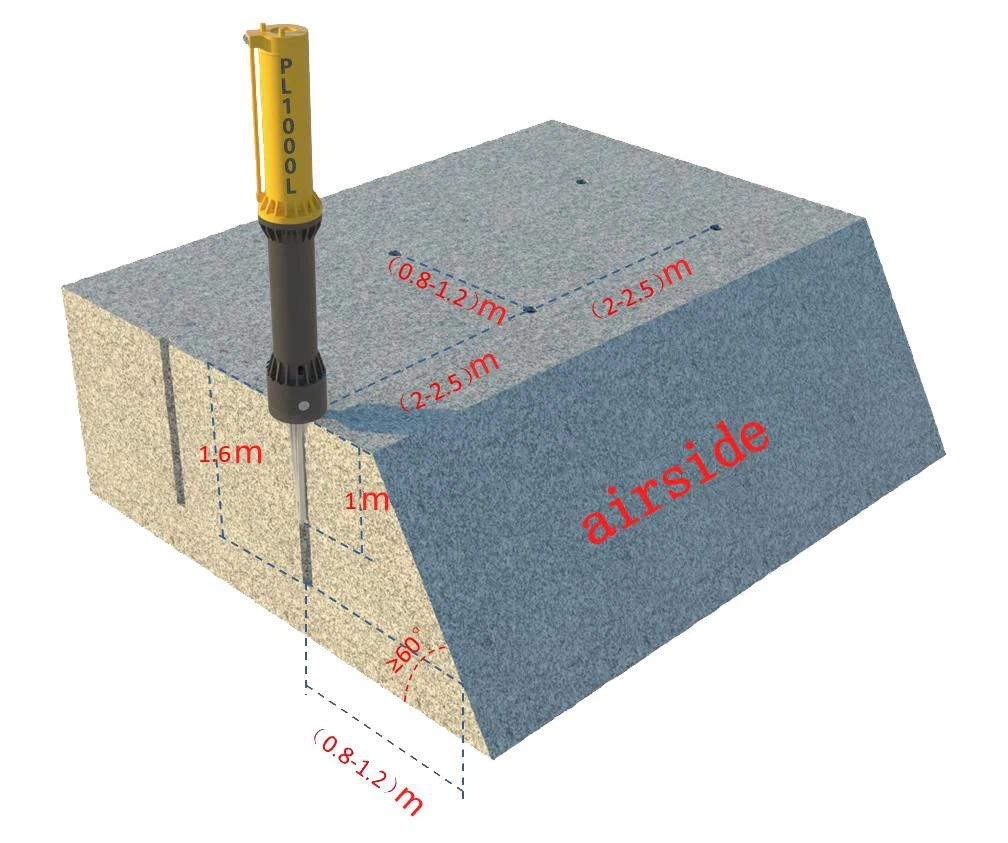

Rendimiento teórico por orificio:

3m³

2.5m (Espaciamiento) × 1.2m (Distancia al frente) × 1m (Profundidad de corte)

• Emplea sets de cuñas importados de alta calidad y permite la perforación multiangular para superar desafíos complejos en taludes, frentes de excavación y fosas de cimentación.
• Impulsado por tecnología sueca de perforación de roca y un bastidor de perforación patentado. Su estructura simplificada y robusta garantiza un posicionamiento preciso y una vida útil prolongada.
• Diseñado con un sistema de intensificación hidráulica de ingeniería italiana. Este equipo divisor de roca minimiza los requisitos de contrapeso, al tiempo que ofrece una división estable y de alto rendimiento.
• Equipado con un sistema de control remoto inalámbrico de grado industrial, que permite una gestión fluida por parte de un solo operador y mejora la seguridad operativa.

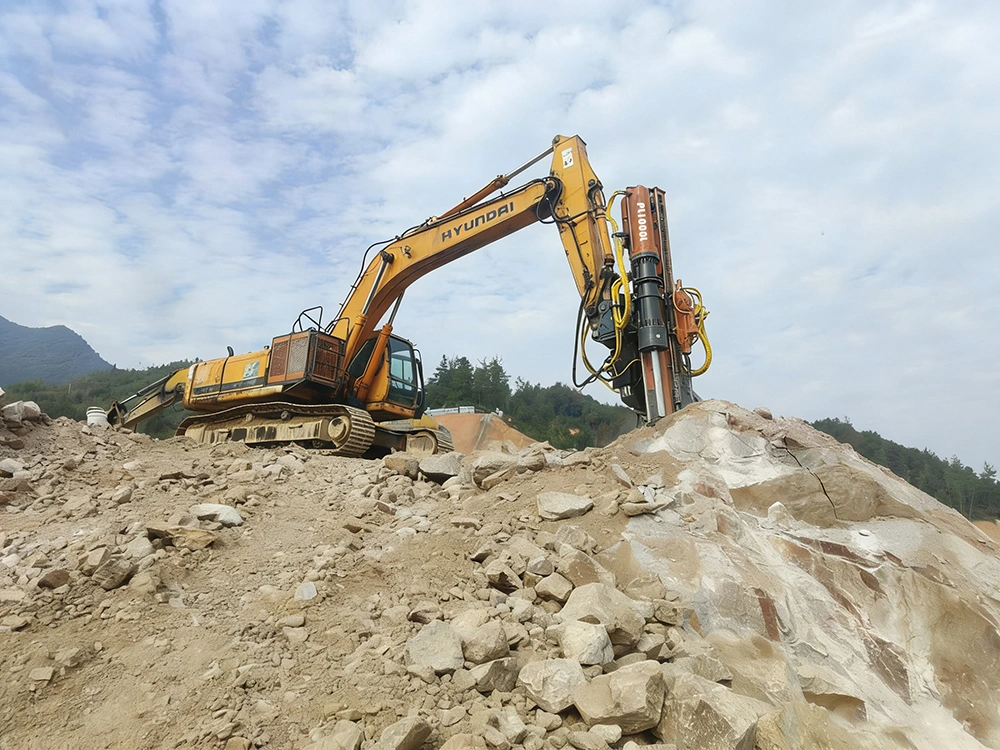

• Una solución especializada para la extracción en canteras de roca dura, que combina la capacidad multiangular con una alta eficiencia de producción.
• Incorpora cilindros de división de dos etapas con presión doblemente intensificada, capaces de fracturar fácilmente rocas de extrema dureza para maximizar la eficiencia de la división y el rendimiento total (producción).

• Extracción de granito, mármol, arenisca, piedra caliza y otras piedras naturales.
• Extracción de minerales metálicos y no metálicos, ganga de carbón y piedras preciosas, tales como el jade y la nefrita.
• Fragmentación secundaria eficiente de bloques masivos en bruto que superan varios miles de metros cúbicos.
• Recorte de bloques de menos de 1m³, retirada de roca estéril, despeje de esquinas confinadas y operaciones de nivelación o explanación del terreno.
